F型端子42068-1的压接工艺
发布时间:2013-10-24
Warning: file_put_contents() [
function.file-put-contents]: Only 0 of 1075 bytes written, possibly out of free disk space in
/data/home/zsc2r1/htdocs/includes/cls_template.php on line
499
Notice: can't write:/data/home/zsc2r1/htdocs/templates/compiled/goods_related.lbi.php in
/data/home/zsc2r1/htdocs/includes/cls_template.php on line
503

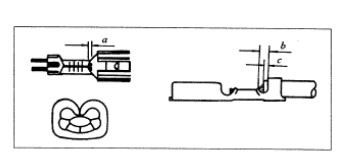

F型端子42068-1的压接工艺由导线准备、压接、套保护套管3个工步组成。压接后的F型端子外形及压接截面如图2所示。
图2 F型端子压接后外形及压接截面示意图
对各工步的基本要求为:
导线准备:剥除导线端部绝缘护套,剥除部分的长度应能确保图1中a、b、c尺寸符合要求,多股线或软联线断股数不得超过总股数的1/10。
压接:压接部位正确,压痕清晰可见。a=0.5 mm~1.0 mm,c=0.5 b。
套保护套管:压接完成后,套上普通套管或热缩套管。
F型端子压接质量的检验
F型端子的压接质量主要靠压接工艺保证,可以通过测试抗拉脱力和观察压接截面来判断压接质量。
图3 压接力与抗拉脱力的关系曲线
对于抗拉脱力的测试可依据GB2828进行抽样,一般情况下,取:特殊检验水平S-2,合格质量水平(AQL)=0.4。
对提高压接电联接可靠性的几点建议
(1) 在布线时,应尽量避免压接点受到外力的作用;
(2) 合适的绝缘保护套管或热缩套管可以保护压接部位;
(3) 在插拔端子时,不得直接拉扯导线;
(4) 不使用作过抗拉脱力抽样检验的端子。
结束语
F型端子的压接质量取决于压接工艺控制,本文提出的检测方法及标准除作为F型端子的合格判据外,对与F型端子相似的其他压接端子也具有一定的参考作用。
